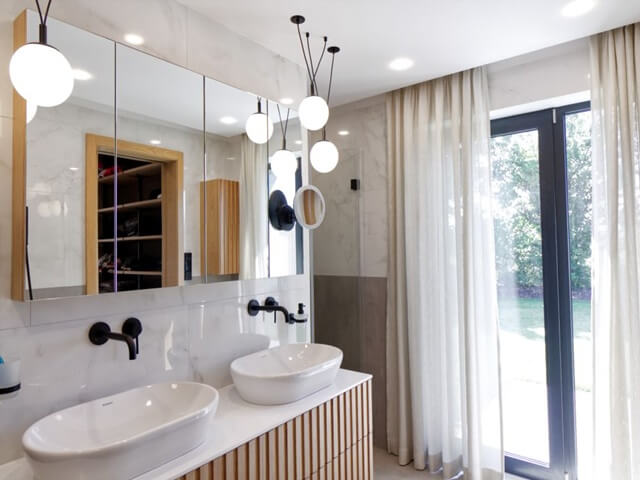

Fürdőszoba felújítás munkafázisok: Villanyszerelés

Elektromos munkák és gyengeáram kialakítása

A víz- és lefolyóvezetékek nyomvonalának meghatározása után a fürdőszoba felújítás következő meghatározó szakasza az elektromos hálózat és a gyengeáramú rendszerek kialakítása. A fürdőszobában egyszerre van jelen a nedvesség, a pára, a vízzel való közvetlen érintkezés lehetősége és számos elektromos berendezés, ezért itt a villanyszerelés pontossága különösen nagy jelentőségű. Egy rossz helyre került dugalj vagy világítási kiállás kényelmetlenséget okozhat, a hibásan megtervezett védelem azonban már súlyos biztonsági kockázatot jelenthet.

Az elektromos munkák nem kezdődhetnek el pusztán az alapján, hogy a régi kapcsolók és dugaljak hol helyezkedtek el. Egy teljes fürdőszoba átalakítás során először meg kell határozni az új berendezések, bútorok, tükrök, világítótestek, ventilátorok, elektromos törölközőszárítók és egyéb készülékek pontos helyét. A vezetékeket és szerelvénydobozokat ezekhez a végleges döntésekhez kell igazítani.

A villanyszerelőnek már az alapszerelés előtt ismernie kell a fürdőszoba teljes berendezési tervét. Tudnia kell, milyen széles lesz a mosdóbútor, mekkora tükör kerül fölé, lesz-e beépített tükörvilágítás, hová kerül a mosógép, készül-e elektromos padlófűtés, és szükség van-e külön elszívóventilátorra. Ezek az adatok határozzák meg a kiállások helyét, magasságát és a szükséges áramköröket.

A fürdőszobai elektromos hálózat tervezésének első lépése a meglévő rendszer állapotának felmérése. Meg kell vizsgálni a vezetékek anyagát, keresztmetszetét, állapotát, a kötéseket, az elosztótáblát, a védővezető meglétét és az alkalmazott védelmi készülékeket. Egy új dugalj vagy lámpa felszerelése önmagában nem jelent korszerűsítést, ha mögötte elöregedett, túlterhelt vagy szabálytalan hálózat marad.

Régi lakásokban gyakran találhatók alumíniumvezetékek, bizonytalan kötődobozok, hiányos földelés vagy több helyiség fogyasztóit egyetlen áramkörre kapcsoló megoldások. Ezeket a bontás után szakembernek kell értékelnie. Egy átfogó fürdőszoba felújítás jó alkalom arra, hogy ne csupán a látható szerelvényeket cseréljék ki, hanem a mögöttük lévő hálózat biztonságát is ellenőrizzék.

A villamos teljesítményigényt a tervezett berendezések alapján kell meghatározni. Egy egyszerű mennyezeti lámpa, egy hajszárító, egy mosógép, egy elektromos törölközőszárító vagy egy padlófűtési rendszer eltérő terhelést jelent. Ha több nagyobb teljesítményű berendezés működik egy időben, a régi áramkör vagy a lakás teljes elektromos betáplálása már nem feltétlenül elegendő.

A mosógép, szárítógép, elektromos fűtés, padlófűtés, nagy teljesítményű vízmelegítő vagy más jelentős fogyasztó számára szükség lehet elkülönített áramkörre. Ennek szükségességét és méretezését a villanyszerelő határozza meg. A külön áramkörök átláthatóbbá teszik a rendszert, csökkenthetik a túlterhelés veszélyét, és hiba esetén nem feltétlenül válik használhatatlanná a teljes fürdőszobai hálózat.

A vezeték keresztmetszetét nem lehet kizárólag a csatlakoztatott készülék névleges teljesítménye alapján kiválasztani. Figyelembe kell venni a vezeték hosszát, elhelyezési módját, környezeti hőmérsékletét, terhelhetőségét, a túláramvédelmet és más műszaki körülményeket is. A túl kis keresztmetszet melegedést és feszültségesést okozhat, míg a védelmi készülékek helytelen kiválasztása nem biztosít megfelelő védelmet.

A fürdőszobában kiemelt szerepet kap az áram-védőkapcsoló, közismert nevén a FI-relé. Feladata, hogy veszélyes hibaáram érzékelésekor gyorsan megszakítsa az áramellátást. Ez azonban nem helyettesíti a megfelelő földelést, a védővezetőt, a túláramvédelmet vagy a szakszerű szerelést. A biztonságot ezek együttes rendszere teremti meg.

Az áram-védőkapcsoló meglétét és működését nem elegendő feltételezni. A villanyszerelőnek ellenőriznie kell, hogy valóban az érintett áramköröket védi-e, megfelelő típusú és érzékenységű-e, valamint műszeres vizsgálattal teljesíti-e a szükséges működési feltételeket. Egy régi elosztótáblában található készülék nem biztos, hogy a teljes új rendszerhez megfelelő.

A védővezető folytonossága ugyancsak alapvető. A fémházas készülékek, lámpatestek, törölközőszárítók és más érinthető vezetőképes elemek csak megfelelő védelmi rendszer mellett használhatók biztonságosan. A földelésnek látszó vezeték önmagában nem bizonyítja, hogy a védelem valóban működik; ezt mérni és dokumentálni kell.

Bizonyos fém szerkezetek és vezetőképes rendszerek között szükség lehet védőösszekötésre, amely az eltérő elektromos potenciálok veszélyes kialakulását csökkenti. Ennek szükségességét a meglévő hálózat, a csővezetékek anyaga, az épület földelési rendszere és a hatályos követelmények alapján kell meghatározni. Nem minden látható fémcső földelhető vagy kezelhető azonos módon.

A fürdőszobát villamos szempontból különböző biztonsági területekre kell felosztani. A kád, a zuhany és azok közvetlen környezete eltérő kockázatot jelent, ezért nem minden elektromos szerelvény helyezhető el tetszőleges távolságban. A dugaljak, kapcsolók, lámpatestek és egyéb berendezések helyét mindig a vizes területek figyelembevételével kell meghatározni.

A tervezéskor nem elegendő csak a jelenlegi kád vagy zuhany méretével számolni. Figyelembe kell venni az üvegfal, a zuhanyajtó, a vízsugár várható iránya és a használat közben kialakuló fröccsenő víz hatását is. Egy papíron megfelelő távolságban elhelyezett dugalj a valós használat során még kerülhet kellemetlen vagy kockázatos helyre.

A fürdőszobai villamos szerelvényeket a környezetnek megfelelő védettséggel kell kiválasztani. A lámpatest, ventilátor vagy más készülék burkolatának ellen kell állnia az adott helyen várható nedvességnek és vízterhelésnek. Nem minden „fürdőszobai” megjelöléssel forgalmazott termék használható a helyiség bármely pontján.

A berendezések IP-védettségét mindig a pontos beépítési helyhez kell igazítani. Más védelem szükséges egy szárazabb mennyezeti területen, mint közvetlenül a zuhany vagy kád közelében. A magasabb IP-szám önmagában nem old meg minden biztonsági kérdést, mert a készülék feszültsége, érintésvédelmi osztálya, bekötése és elhelyezése ugyanilyen fontos.

A dugaljak számát érdemes a tényleges használati szokások alapján megtervezni. Gyakran nemcsak hajszárítót vagy elektromos borotvát használnak, hanem elektromos fogkefét, szájzuhanyt, hajformázót, mérleget vagy más kisebb készüléket is töltenek a fürdőszobában. Ha túl kevés dugalj készül, később hosszabbítók és elosztók jelenhetnek meg, amelyek egy nedves helyiségben különösen kedvezőtlenek.

A dugaljakat nem célszerű közvetlenül a mosdó mögé vagy olyan helyre tenni, ahol a csatlakozódugó akadályozza a tükör, a polc vagy a bútor használatát. A hely kijelölésekor figyelembe kell venni a mosdótál magasságát, a csaptelep helyét, a tükör szélességét és a napi használatot. Egy esztétikailag középre igazított dugalj még lehet kényelmetlen, ha folyamatosan víz fröccsenhet rá.

A mosdóbútor belsejébe tervezett csatlakozások külön egyeztetést igényelnek. Ide kerülhet tükörfűtés, rejtett világítás, elektromos fogkefetöltő vagy más kisebb berendezés csatlakozása. Ezeknek hozzáférhetőnek kell maradniuk, és nem kerülhetnek olyan helyre, ahol egy esetleges szivárgás közvetlenül elérheti őket.

A kapcsolók helyét a használati logika alapján kell kijelölni. El kell dönteni, hogy a fővilágítás kapcsolója a fürdőszobán kívül vagy belül kap helyet, külön kapcsolható-e a tükörvilágítás, és hogyan működik a ventilátor. A kapcsolók elhelyezésénél az ajtó nyitási irányára és a bútorok későbbi helyére is figyelni kell.

Egy befelé nyíló ajtó eltakarhatja a rosszul elhelyezett kapcsolót. Ugyanígy problémát okozhat, ha a magas szekrény vagy a törölközőtartó kerül elé. Az elektromos szerelvények helyét ezért nem önálló pontokként, hanem a teljes berendezési terv részeként kell kezelni.

A világítás megtervezésekor többféle feladatot kell összehangolni. Szükség van általános világításra, megfelelő fényre a tükörnél, és igény szerint hangulat- vagy tájékozódási világításra is. Egyetlen mennyezeti lámpa gyakran nem képes minden használati helyzetet megfelelően kiszolgálni.

Az általános világítás feladata, hogy a teljes helyiségben biztonságos és egyenletes látási viszonyokat teremtsen. A lámpatestek elhelyezésénél figyelembe kell venni a helyiség méretét, belmagasságát, a burkolatok fényvisszaverését és a bútorok árnyékoló hatását. A sötét burkolatok általában több vagy erősebb fényt igényelnek, mint a világos, fényvisszaverő felületek.

A tükörvilágításnál nemcsak a fényerő, hanem a fény iránya is fontos. A kizárólag felülről érkező erős fény árnyékot vethet az arcra, ami borotválkozásnál, sminkelésnél vagy arcápolásnál zavaró lehet. Az oldalsó vagy megfelelően szórt fény egyenletesebb megvilágítást biztosíthat.

A tükör és a hozzá tartozó lámpa pontos méretét már az alapszerelés előtt ismerni kell. Ha a vezetékkiállás csak hozzávetőlegesen kerül a falba, a kész burkolat után derülhet ki, hogy nem esik középre, kilóg a tükör mögül, vagy éppen a rögzítőelem helyére került. A néhány centiméteres eltérés egy szimmetrikus falon feltűnő maradhat.

A világítás színhőmérsékletét és színvisszaadását is érdemes átgondolni. A nagyon hideg fény rideggé teheti a helyiséget és megváltoztathatja a bőr tónusának érzékelését, míg a túl meleg vagy gyenge fény a részletes tevékenységeknél lehet kedvezőtlen. Több világítási kör alkalmazásával eltérő hangulatok és használati módok alakíthatók ki.

A hangulatvilágítás lehet falfülkébe, bútor alá, tükör mögé vagy mennyezeti perembe épített fényforrás. Ezek látványos elemek, de csak akkor működnek jól, ha a tápegységek, vezérlők és csatlakozások hozzáférhetőek maradnak. A teljesen elfalazott tápegység meghibásodásakor a javítás szükségtelen bontással járhat.

A LED-szalagok esetében nemcsak magának a fényforrásnak, hanem a profilnak, a burkolatnak, a csatlakozásnak és a tápegységnek is alkalmasnak kell lennie a környezetre. A gyenge minőségű vagy túlterhelt rendszer melegedhet, villoghat, idő előtt meghibásodhat, illetve egyenetlen fényt adhat. A tápegységet megfelelő tartalékkal és szellőzéssel kell kiválasztani.

A tükör mögötti vagy bútorba épített világítás nyomvonalát a bútorgyártóval is egyeztetni kell. Nem mindegy, hogy a tükör közvetlen hálózati csatlakozást, dugvillát vagy külön tápegységet igényel. A vezetékkiállásnak úgy kell elhelyezkednie, hogy ne tartsa el a tükröt a faltól, és ne akadályozza a rögzítést.

A mozgásérzékelős éjszakai világítás kényelmes megoldás lehet, de érzékelési területét előre meg kell tervezni. Ha az érzékelőt bútor takarja, vagy már a folyosón minden mozgásra bekapcsol, a rendszer zavaróvá válhat. A fényerőt is úgy érdemes meghatározni, hogy éjszaka segítsen tájékozódni, de ne világítsa be túl erősen az egész helyiséget.

A szellőzőventilátor elektromos kialakítását a kívánt működéshez kell igazítani. A ventilátor kapcsolható együtt a világítással, működhet külön kapcsolóról, páratartalom-érzékelővel, időzített utánfutással vagy összetettebb vezérléssel. A választott működés határozza meg a szükséges vezetékezést.

Az időzített utánfutású ventilátornál általában nem elegendő egy egyszerű kapcsolt vezeték. A készülék működéséhez állandó és kapcsolt tápellátásra is szükség lehet. Ha ezt az alapszereléskor nem alakítják ki, a később kiválasztott ventilátor egyes funkciói nem lesznek használhatók.

A páratartalom-érzékelős ventilátor elhelyezését gondosan kell megválasztani. Ha az érzékelő túl közel kerül a közvetlen vízterheléshez, vagy a légáramlás szempontjából kedvezőtlen helyre szerelik, a működése pontatlan lehet. A ventilátor villamos bekötése mellett magának a légcsatornának az állapotát és teljesítményét is ellenőrizni kell.

A ventilátor nem lehet hatékony, ha nincs megfelelő levegő-utánpótlás. A zárt ajtó és tömített nyílászárók mellett szükség lehet ajtó alatti résre vagy más légbevezetési megoldásra. Bár ez nem kizárólag villanyszerelési kérdés, a ventilátor működésének megtervezésekor figyelembe kell venni.

Az elektromos törölközőszárító vagy fűtőpatron számára megfelelő helyen kialakított csatlakozás szükséges. A vezetéket és a csatlakoztatási módot a készülék teljesítményéhez, védettségéhez és beépítési előírásaihoz kell igazítani. Egy látványosan elhelyezett dugalj helyett bizonyos esetekben esztétikusabb és biztonságosabb fix csatlakozás készülhet, amennyiben ezt a készülék és a szabályok lehetővé teszik.

A kombinált törölközőszárító kialakításánál a vízszerelő és a villanyszerelő munkája találkozik. A fűtőpatron nem ütközhet a csőcsatlakozásokkal, a bútorral vagy a fallal, és a vezérlőnek hozzáférhető helyen kell lennie. A pontos típust ezért már az alapszerelés megkezdése előtt célszerű kiválasztani.

Az elektromos padlófűtés külön tervezést és dokumentálást igényel. Meg kell határozni a fűtött területet, a rendszer teljesítményét, a termosztát helyét, a padlóérzékelő nyomvonalát és a tápellátást. A fűtőkábel vagy fűtőszőnyeg nem kerülhet tetszőlegesen fix bútorok, kádak vagy más hőleadást akadályozó elemek alá.

A padlófűtés érzékelőjét cserélhető módon, megfelelő védőcsőben célszerű kialakítani. Ha az érzékelő közvetlenül beágyazva meghibásodik, a cseréje csak a padló megbontásával lenne lehetséges. A védőcső végét úgy kell lezárni, hogy kiegyenlítőanyag vagy ragasztó ne jusson bele.

Az elektromos padlófűtés beépítése előtt és után ellenőrző mérések szükségesek. A fűtőkábel könnyen megsérülhet szerszámtól, cipőtől vagy burkolási munkától, ezért az állapotát több munkafázisban is érdemes dokumentálni. A burkolat elkészülte után már nem látható, hol történt a sérülés.

A rendszer pontos nyomvonaláról rajzot és fényképet kell készíteni. Ez később segít elkerülni, hogy a padló fúrásakor vagy egy szerelvény rögzítésekor megsértsék a fűtőelemet. A dokumentációt a termosztát és a készülék műszaki irataival együtt érdemes megőrizni.

A mosógép elektromos kiállását a víz- és lefolyócsatlakozásokkal összehangolva kell elhelyezni. Nem kerülhet olyan helyre, ahol egy csöpögő szelep vagy tömlő közvetlenül ráfolyhat. Ugyanakkor hozzáférhetőnek kell maradnia, hogy a készülék hiba vagy karbantartás esetén leválasztható legyen.

A dugalj nem lehet közvetlenül a gép mögött olyan helyen, ahol megakadályozza annak teljes betolását. Egy bútorba épített mosógépnél különösen fontos az oldalsó vagy szomszédos szekrényből biztosított hozzáférés. Az elrendezést a készülék gyártói előírásaival és a bútor tervével együtt kell vizsgálni.

Villanybojler vagy elektromos vízmelegítő esetén különösen fontos a teljesítményigény, a csatlakozás és a védelmi rendszer pontos megtervezése. A készülék nagy terhelést jelenthet, ezért nem kapcsolható automatikusan egy meglévő általános dugalj áramkörére. A fal teherbírását, a vízcsatlakozásokat és az elektromos betáplálást közösen kell megtervezni.

Az okosotthon-rendszerek és gyengeáramú megoldások egyre gyakrabban jelennek meg a fürdőszobákban. Ide tartozhat a központi vezérléshez kapcsolt világítás, a páratartalom- vagy hőmérséklet-érzékelő, a vízszivárgás-érzékelő, a motoros árnyékoló, az intelligens tükör vagy a vezérelt szellőzés. Ezeket nem szabad a kivitelezés végén utólagos ötletként kezelni.

A gyengeáramú és erősáramú vezetékek nyomvonalát össze kell hangolni, de a szükséges elválasztást biztosítani kell. Az adat-, érzékelő- és vezérlőkábelek működését zavarhatja a nem megfelelő közelségben vezetett hálózati kábel. Az eltérő rendszerek vezetékeit ezért nem lehet automatikusan ugyanabba a csőbe vagy dobozba helyezni.

A vízszivárgás-érzékelők hasznos kiegészítők lehetnek mosógép, mosdó, bojler vagy falba épített tartály közelében. Egyes rendszerek csak riasztást küldenek, mások motoros szeleppel a vízellátást is lezárhatják. Az érzékelők helyét úgy kell megválasztani, hogy a szivárgó víz valóban elérje őket, de a mindennapos fröccsenés ne okozzon állandó téves riasztást.

A motoros főelzáró kialakításához a vízszerelő és a villanyszerelő együttműködése szükséges. Megfelelő helyet, tápellátást és hozzáférést kell biztosítani, valamint meg kell határozni, mi történjen áramszünet, hiba vagy kézi beavatkozás esetén. Egy automatizált rendszer csak akkor jelent valódi biztonságot, ha karbantartható és kézzel is kezelhető.

Az intelligens tükrök világítást, páramentesítést, órát, hangszórót vagy más elektromos funkciót is tartalmazhatnak. A konkrét modell nélkül nem lehet pontos csatlakozást kialakítani, mert eltérhet a teljesítmény, a bekötés és a vezeték kilépési helye. A tükör adatlapját még a fal lezárása előtt át kell adni a villanyszerelőnek.

A beépített hangszórók és egyéb multimédiás eszközök alkalmazásánál a nedves környezetre való alkalmasságot és az elhelyezés biztonságát is ellenőrizni kell. Egy hagyományos beltéri hangszóró nem feltétlenül használható fürdőszobában. Az erősítő vagy tápegység számára gyakran célszerű a nedves helyiségen kívül hozzáférhető helyet választani.

A gyengeáramú vezetékeket célszerű védőcsőben vezetni, különösen akkor, ha későbbi csere vagy bővítés várható. Az üres tartalékcső kis többletköltséggel lehetőséget adhat arra, hogy később új érzékelő vagy vezérlés kerüljön a helyiségbe a burkolat megbontása nélkül. Ehhez azonban a csőnek átjárhatónak és hozzáférhetőnek kell maradnia.

A tartalék vezetékek és csövek végét egyértelműen meg kell jelölni. A falban eltűnő, azonosítatlan kábel később inkább bizonytalanságot, mint lehetőséget jelent. A kapcsolási terven fel kell tüntetni, honnan indul, hová érkezik, és milyen célra tartották fenn.

A villanyszerelési alapszerelés során a falakat hornyolják, szerelvénydobozokat helyeznek el, és kialakítják a vezetékek nyomvonalát. A hornyok helyét a vízvezetékekkel, falfülkékkel, rögzítési pontokkal és szerkezeti megerősítésekkel össze kell hangolni. Nem szabad a már elkészült vízcsöveket vagy a fal tartószerkezetét figyelmen kívül hagyva vésni.

A vezetékeket lehetőség szerint rendezett, kiszámítható nyomvonalon kell vezetni. A függőleges és vízszintes vezetés később könnyebben követhető, mint a szabálytalan, átlós útvonal. Ez nemcsak esztétikai vagy dokumentációs kérdés, hanem a későbbi fúrások biztonságát is javítja.

A szerelvénydobozok mélységét és helyzetét a kész fal síkjához kell igazítani. Előre számolni kell a vakolat, kiegyenlítés, vízszigetelés, ragasztó és burkolat vastagságával. A túl mélyre kerülő doboz megnehezítheti a szerelvény biztonságos rögzítését, a túlságosan kiálló doboz pedig akadályozhatja a burkolást.

A többes kapcsoló- és dugaljkeretek dobozait pontosan vízszintbe és megfelelő távolságra kell helyezni. A kis eltérés a vakolt falon is látható lehet, burkolaton pedig különösen feltűnő. Ha a szerelvények fugákhoz vagy lapélekhez igazodnak, a villanyszerelő és a burkoló munkáját közösen kell megtervezni.

A szerelvények helyét érdemes a burkolatkiosztással összehangolni. Egy dugalj vagy kapcsoló kedvezőtlenül mutathat, ha közvetlenül egy keskeny lapvágásba, fuga szélére vagy dekorcsík találkozásába kerül. Néhány centiméteres módosítással gyakran rendezettebb és könnyebben kivitelezhető megoldás alakítható ki.

A tükör, polc, kapaszkodó és bútor várható rögzítési pontjait is figyelembe kell venni. Nem szerencsés, ha a vezeték éppen ott fut, ahová később fúrni kell. A szakágak közötti egyeztetés segít elkülöníteni a vezetékezési és rögzítési területeket.

A kábelek kötéseit megfelelő kötődobozban vagy szerelvényben, hozzáférhető és engedélyezett módon kell kialakítani. Nem szabad bizonytalan sodrott kötéseket vagy ellenőrizhetetlen csatlakozásokat egyszerűen bevakolni. A később hozzáférhetetlenné váló kötési pontok növelik a hibakeresés és javítás nehézségét.

A fürdőszobai álmennyezet fölötti tér sem tekinthető korlátlanul használható szerelési zónának. Az ott elhelyezett tápegységeknek, kötődobozoknak és vezérlőknek hozzáférhetőnek, megfelelően szellőzőnek és a környezeti hatásokkal szemben alkalmasnak kell lenniük. A teljesen lezárt álmennyezetben elrejtett elektronika meghibásodásakor bontás válhat szükségessé.

A szerelőnyílások helyét úgy kell kialakítani, hogy valóban elérhetők legyenek. Egy beépített szekrény mögé kerülő vagy túl kicsi nyílás nem biztosít érdemi szervizelhetőséget. Az esztétikai szempontokat a karbantartási igényekkel együtt kell kezelni.

Az elektromos alapszerelés után minden vezetéket és kiállást azonosítani kell. A kapcsolókhoz, lámpákhoz, ventilátorhoz, tükörhöz, padlófűtéshez és más berendezésekhez tartozó kábeleket egyértelműen meg kell jelölni. Ez különösen fontos, ha a végszerelést nem ugyanaz a szakember végzi, vagy hosszabb idő telik el a két munkafázis között.

A nyitott vezetékeket és szerelvénydobozokat védeni kell a vakolattól, vízszigetelő anyagtól, ragasztótól és portól. A beszennyeződött vezeték vagy doboz megnehezítheti a végszerelést, a kiálló kábel pedig megsérülhet a burkolás során. A védősapkák és ideiglenes takarások a következő szakág munkáját is rendezettebbé teszik.

A kábelek szigetelése nem sérülhet meg a vakolás vagy burkolás alatt. Ha egy vezetéket szerszám, csavar vagy lapél károsít, a hiba nem feltétlenül válik azonnal láthatóvá. A lezárás előtt ezért vizsgálni kell a hálózat állapotát, és a szükséges méréseket el kell végezni.

A villanyszerelési munka nem tekinthető befejezettnek attól, hogy minden lámpa világít és a dugaljakban van feszültség. Ellenőrizni kell a védővezető folytonosságát, a szigetelési állapotot, a védelmi készülékek működését, a polaritást és más biztonsági jellemzőket is. Ezeket kizárólag megfelelő műszerekkel és szakismerettel lehet megbízhatóan vizsgálni.

Az alapszerelést követően fényképes dokumentációt kell készíteni a vezetékek és védőcsövek nyomvonaláról. A képeken érdemes mérési pontokat vagy jól azonosítható szerkezeti elemeket is szerepeltetni. Egy önmagában lefényképezett falrészlet később nehezen helyezhető el pontosan a kész fürdőszobában.

A fényképek mellett egyszerű kapcsolási vagy nyomvonalrajz is hasznos. Fel lehet tüntetni rajta az áramkörök rendeltetését, a szerelvények magasságát, a rejtett tápegységek helyét és a tartalékcsöveket. Ez a dokumentáció megkönnyíti a hibakeresést, bővítést és biztonságos fúrást.

A dokumentáció különösen fontos a falba épített LED-rendszereknél, padlófűtésnél, intelligens vezérlésnél és rejtett érzékelőknél. Ezek a rendszerek a kész burkolat mögött már nem követhetők szemmel. A pontos rajz és fénykép később jelentős bontási költséget takaríthat meg.

A burkolás előtt közös ellenőrzést érdemes tartani. Meg kell nézni, hogy minden kiállás a megfelelő helyen van-e, a szerelvénydobozok síkja megfelelő-e, és nem hiányzik-e egy lámpa, kapcsoló, dugalj vagy érzékelő vezetéke. Ez az utolsó olyan pont, amikor a kisebb módosítások még viszonylag egyszerűen elvégezhetők.

A burkolás után az elektromos szerelvények végleges felszerelése csak akkor kezdődhet meg, amikor a falak, festett felületek és fugák megfelelő állapotban vannak. A kapcsolók, dugaljak, lámpatestek és kezelőszervek felszerelésénél ügyelni kell arra, hogy a burkolat ne repedjen meg, és a szerelvények síkban, stabilan kerüljenek a helyükre.

A lámpák és tükrök rögzítése előtt ellenőrizni kell a rejtett vezetékek és csövek nyomvonalát. Nem szabad kizárólag a korábbi tervre hagyatkozni, mert a kivitelezés során kisebb módosítás történhetett. A fényképes dokumentáció és szükség esetén vezetékkereső együtt csökkentheti a véletlen átfúrás kockázatát.

A végszerelés során minden készüléket a gyártói utasítás szerint kell bekötni. Az intelligens tükröt, ventilátort, termosztátot vagy LED-vezérlőt nem szabad pusztán a vezetékszínek alapján bekapcsolni. Az eltérő funkciójú kapcsok és vezérlővezetékek hibás bekötése károsíthatja a berendezést vagy működési zavart okozhat.

A próbaüzem során minden világítási kört, kapcsolót, dugaljat, ventilátort, érzékelőt és elektromos fűtési rendszert külön is ellenőrizni kell. Meg kell vizsgálni, megfelelően működik-e az időzítés, a fényerőszabályozás, a páratartalom-érzékelés és más beállított funkció. Az okosvezérléseknél az áramszünet utáni viselkedést is érdemes kipróbálni.

A villamos biztonsági ellenőrzést a kész rendszer átadása előtt kell elvégezni. Ennek eredménye nemcsak azt mutatja meg, hogy a berendezések működnek-e, hanem azt is, hogy a védelmi rendszer megfelel-e a szükséges követelményeknek. A mérésekről és az elvégzett munkákról célszerű dokumentációt kérni.

Az elosztótáblában az új vagy módosított áramköröket egyértelműen fel kell címkézni. A „fürdő”, „mosógép”, „padlófűtés” vagy más pontos megjelölés hiba esetén gyorsabb és biztonságosabb lekapcsolást tesz lehetővé. Az azonosítatlan kismegszakítók később felesleges bizonytalanságot okoznak.

A megrendelőnek az átadáskor tájékoztatást kell kapnia a főbb védelmi készülékekről, az áram-védőkapcsoló ellenőrzéséről, a termosztát és ventilátor kezeléséről, valamint az esetleges intelligens rendszer működéséről. A használati útmutatókat, jótállási dokumentumokat és mérési iratokat meg kell őrizni.

A fürdőszobai elektromos hálózatot később sem szabad szakszerűtlenül bővíteni. Egy új dugalj, törölközőszárító vagy lámpa felszerelése előtt ellenőrizni kell, hogy az adott hely és áramkör alkalmas-e rá. A kész burkolatra ragasztott kábelcsatorna vagy véletlenszerű hosszabbító nem helyettesíti a szabályosan megtervezett hálózatot.

A jól megtervezett rendszer ugyanakkor tartalékot is hagyhat a jövőre. Egy megfelelő helyre vezetett üres védőcső, tartalék szerelvénydoboz vagy előkészített vezérlőkábel később lehetővé teheti új tükör, érzékelő vagy világítás beépítését. A tartalék azonban csak akkor hasznos, ha pontosan dokumentált és biztonságosan lezárt.

A villanyszerelő, a vízszerelő, a burkoló, a bútorgyártó és a kivitelezés koordinátora közötti együttműködés ebben a munkafázisban különösen fontos. Ugyanazon a falon találkozhat a mosdó lefolyója, a vízkiállás, a tükörvilágítás vezetéke, a dugalj és a bútor rögzítése. Ha mindenki csak a saját feladatát nézi, az elemek könnyen összeütközhetnek.

A szakágak egyeztetése nem jelentheti azt, hogy egyik szakember a másik felelősségi körébe tartozó munkát végzi el. A vízszerelő a gépészeti, a villanyszerelő az elektromos, a burkoló pedig a felületi és burkolási feladatokért felel. Az együttműködés célja a nyomvonalak és csatlakozási pontok összehangolása, nem pedig a szakmai határok összemosása.

Az elektromos munkák költségeit nem érdemes kizárólag a látható kapcsolók és lámpák ára alapján megítélni. A vezetékek, védőcsövek, szerelvénydobozok, elosztótábla, védelmi készülékek, mérések és dokumentáció ugyan kevésbé látványosak, de ezek biztosítják a rendszer megbízható működését. A minőségi szerelvény mögött is biztonságos hálózatnak kell lennie.

A rejtett villanyszerelési hibák gyakran nem azonnal jelentkeznek. Egy laza kötés idővel melegedni kezdhet, egy sérült vezeték nedvesség hatására hibát okozhat, egy túlterhelt áramkör pedig csak több készülék egyidejű használatakor válhat problémássá. Ezért a kivitelezés minőségét nem lehet csupán rövid próbakapcsolással megítélni.

Összességében az elektromos és gyengeáramú alapszerelés teremti meg a fürdőszoba biztonságos, kényelmes és korszerű használatának hátterét. A megfelelő védelmi rendszer, az átgondolt világítás, a pontosan elhelyezett dugaljak, az összehangolt szellőzés és a dokumentált rejtett vezetékezés egyaránt része a jó kivitelezésnek.

Egy tartós fürdőszoba felújítás során az elektromos hálózat nem utólag hozzáadott kiegészítő, hanem a teljes műszaki terv szerves része. A gondosan megtervezett rendszer a falak mögött biztonságosan működik, a látható szerelvények pedig pontosan ott jelennek meg, ahol használati és esztétikai szempontból is helyük van. Így a fürdőszoba átalakítás nemcsak modernebbé, hanem kiszámíthatóbban és biztonságosabban használhatóvá is teszi a helyiséget.

Miért igényel különös figyelmet a villanyszerelés a fürdőszobában?

A fürdőszoba az elektromos hálózat szempontjából a lakás egyik legérzékenyebb helyisége. A magas páratartalom, a lecsapódó nedvesség, a vizes kézzel történő használat és a földelt fémtárgyak közelsége együtt növeli az áramütés, a zárlat és a berendezések meghibásodásának veszélyét. Emiatt a fürdőszoba felújítás során a villanyszerelést már a tervezés kezdetén össze kell hangolni a szaniterek, bútorok és vízkiállások helyével.

A lámpák, kapcsolók, dugaljak, elektromos törölközőszárítók és egyéb berendezések nem helyezhetők el tetszőlegesen. Figyelembe kell venni a kád és a zuhany körüli védelmi zónákat, valamint az adott területen megengedett készülékeket és szerelvényeket. A nem megfelelő helyre szerelt dugalj vagy lámpatest közvetlen veszélyforrássá válhat.

Fontos a felszerelési helyhez illeszkedő IP-védettség is. Ez mutatja meg, hogy egy készülék vagy szerelvény mennyire ellenálló az érintéssel, porral és vízzel szemben. A megfelelő kiválasztásnál azonban nem elegendő kizárólag az IP-jelölést vizsgálni: a védelmi zóna, a gyártói előírás és a teljes érintésvédelmi rendszer egyaránt számít.

A fürdőszobai áramkörök biztonságához megfelelő földelésre, áram-védőkapcsolóra és szükség esetén egyenpotenciálra hozó összekötésre is szükség van. A nagyobb teljesítményű fogyasztók, például az elektromos padlófűtés, vízmelegítő vagy törölközőszárító külön áramkört és megfelelő vezetékméretezést igényelhetnek.

A rejtett vezetékek nyomvonalát a falak lezárása előtt ellenőrizni és dokumentálni kell. A pontatlan kiállások később akadályozhatják a tükör, bútor vagy világítás felszerelését, a dokumentálatlan kábelek pedig fúrás közben megsérülhetnek.

A fürdőszobai villanyszerelés tehát nem pusztán néhány kapcsoló és lámpa bekötése. Olyan biztonsági rendszer kialakítása, amelynek minden eleme a nedves környezet sajátos kockázataihoz igazodik.

Hová lehet dugaljat elhelyezni a mosdó, kád és zuhany közelében?

A fürdőszobai dugaljak helyét nem csupán a kényelmes használat szerint kell meghatározni. A víz és az elektromosság közelsége miatt figyelembe kell venni a kád és a zuhany körül kialakított villamos védelmi zónákat, a fröccsenő víz várható irányát, valamint a csatlakoztatott készülékek használati módját.

A kád és a zuhany közvetlen környezetében hagyományos hálózati dugalj általában nem helyezhető el. A csatlakozóaljzatot a korlátozott védelmi területeken kívül, olyan helyre kell tervezni, ahol rendeltetésszerű használat közben nem érheti közvetlen vízsugár, és a használó sem a kádból vagy zuhanyzóból éri el könnyen.

A mosdó környezetében nincs minden helyzetre alkalmazható egyetlen távolsági szabály. Figyelembe kell venni a csaptelep helyét, a mosdó méretét, a kifröccsenő víz veszélyét és azt, milyen készüléket csatlakoztatnak majd a dugaljhoz. Hajszárító vagy borotva használatához olyan oldalsó elhelyezés célszerű, amely kényelmesen elérhető, de nem kerül közvetlenül a csap vagy a medence fölé.

A dugalj helyét a tükör, a fürdőszobabútor és a burkolatkiosztás méretével is össze kell hangolni. A pontatlan kiállás miatt a szerelvény takarásba kerülhet, akadályozhatja a bútor felszerelését, vagy túl közel kerülhet a vízforráshoz.

A biztonságot nem kizárólag a távolság határozza meg. Fontos a megfelelő védettségű szerelvény, a védővezető, az érintésvédelem és az áram-védőkapcsoló alkalmazása is. A konkrét helyet ezért a végleges alaprajz és berendezési terv alapján, szakképzett villanyszerelőnek kell kijelölnie.

A jól megtervezett dugalj egyszerre biztonságos, kényelmes és esztétikus. A fürdőszoba felújítás során ezért már a villamos alapszerelés előtt pontosan meg kell határozni a kád, zuhany, mosdó, tükör és bútor végleges helyét.

Elvégezhető házilag a fürdőszobai villanyszerelés?

A fürdőszobai villanyszerelés nem tartozik a biztonságosan kísérletezhető házilagos munkák közé. A magas páratartalom, a fröccsenő víz, a nedves bőr és a földelt fémtárgyak közelsége miatt egy kisebb szerelési hiba is áramütést, zárlatot vagy tüzet okozhat. Ezért a fürdőszoba felújítás során a villamos hálózat kialakítását és módosítását szakképzett villanyszerelőre kell bízni.

Házilag legfeljebb olyan egyszerű feladatok végezhetők, amelyek nem igénylik a hálózat megbontását. Ilyen lehet például egy elemes lámpa, nem elektromos kiegészítő vagy előre kialakított csatlakozóval rendelkező, megfelelő helyre szánt készülék elhelyezése. Kapcsoló, dugalj, lámpatest, ventilátor, törölközőszárító vagy elektromos padlófűtés bekötése azonban már veszélyes beavatkozásnak számít.

A fürdőszobai szerelvények helyét nem lehet kizárólag kényelmi vagy esztétikai szempontok szerint meghatározni. Figyelembe kell venni a kád és a zuhany körüli védelmi zónákat, a szükséges IP-védettséget, az áramkör terhelhetőségét, a földelést és az áram-védőkapcsoló meglétét. A nagyobb teljesítményű berendezések számára külön áramkör és megfelelően méretezett vezeték is szükséges lehet.

A hibásan kialakított kötés kezdetben akár működőképesnek is tűnhet, később azonban túlmelegedhet, meglazulhat vagy nedvességet kaphat. Különösen veszélyesek a falba rejtett, nem ellenőrzött kötések, valamint a nem megfelelő védettségű szerelvények.

A villamos munkákat a falak lezárása előtt és a végszerelés után is műszeresen ellenőrizni kell. A mérések igazolják többek között a védővezető, a szigetelés és a biztonsági védelem megfelelő működését.

A házilagos kivitelezés látszólag megtakarítást jelenthet, de egyetlen hiba következménye súlyos lehet. A fürdőszobai villanyszerelésnél a szakember bevonása nem kényelmi választás, hanem alapvető biztonsági követelmény.
